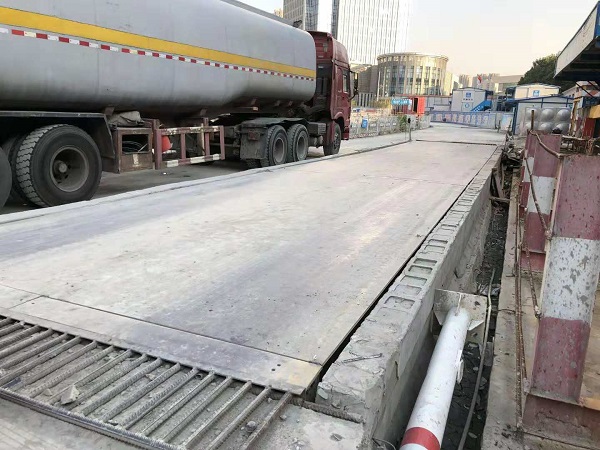

電子汽車衡安裝方案（二）：配置50噸傳感器(標準線長為18米)的汽車衡，其由三節秤臺組成，則其配兩只接線盒，先將稱重傳感器電纜依次走入秤合上的導線管，并將多余電纜捆扎放于秤合接線盒處，然后按專用接線圖正確連接系統地線的連接。

現場安裝時，用M5螺栓將銅編織線(0.5米)的一端與接線盒連接，另一端用M8螺栓與銅編織線(2米)緊固相連。銅編織線的銅板與室內的接地板連接，銅板與接地板之間安裝鉛板，保證系統可靠接地。

稱重顯示控制器接地必須將控制室內稱重顯示控制器所用三線電源插座中接地端接入電子衡器專用接地網，以保證稱重顯示控制器在使用時能夠可靠接地，且零線與地線的電壓不超過0.2AC。

電子汽車衡調試步驟如下：

1、正確地接好傳感器，檢查無誤后，再用電纜與稱重顯示控制器相連接。

2、連接好系統，接通電源，預熱1530Min。

3、若是模塊化數字式衡器，應根據稱重顯示控制器使用手冊進行編地址操作，地址編號應與傳感器位置編號相一致，并在電纜線和接線盒上作出標識

4、根據稱重顯示控制器使用手冊調稱重顯示控制器至校秤狀態，設置校秤參數。進行零點和量程參數設定。

5、在秤臺上加放10噸的砝碼，將示值擺脫自動置零和零點跟蹤范圍，測試零點附近的誤差。

6、偏載調整(四角調整)

在秤臺上加放10噸的砝碼，將示值擺脫自動置零和零點跟蹤范圍，對8個承重點的秤，將1/(8-1)Max的砝碼分別均勻放置在秤臺1/8臺板的面積上，在每個承重點上進行調角操作，根據稱重顯示控制器使用手冊進行偏載調整的操作。
