雙杰電子天平JJBC系列已廣泛應用于各行各業、各種用途的稱重測量、檢測檢驗，對提高產品質量、經濟效益及工作效率都起到了重要的作用。

1．部件名稱：

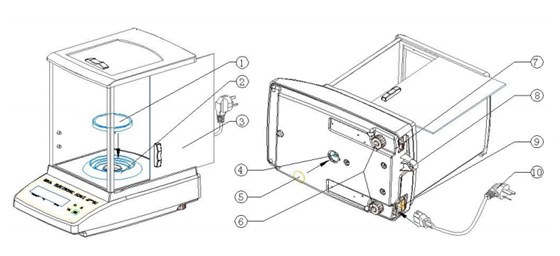

1、秤盤 2、擋風圈 3、防風罩玻璃移門 4、下秤鉤 5、下秤鉤尼龍塞 6、水平調整腳 7、RS232 數據串口 8、水平泡 9、電源保險絲二合一插座 10、電源線

2．安裝順序：

1 拆箱：取出零配件，撕掉天平上一切的保護膠帶，按圖示方法依次擺上零部件。

2 調水平：左右旋動水平腳，觀察水平泡的氣泡到達中心圈即可。

3 按圖示方法接通電源即安裝完成。

操作方法

1. 開關鍵：將天平置于穩定的平面上，接通電源調整好水平，按 “ ”,顯示窗顯示依次顯示“ON”、“量程”、“F---1 到 F---9”后穩定出現“0”,接下來應通電預熱1小時。

2. “TARE” 去皮鍵：如果在空秤臺情況下顯示偏離零點, 應按“TARE”鍵使顯示回到零點。如需去除器皿皮重,則先將器皿放于秤臺上,待示值穩定后按“TARE”鍵, 天平顯示“0”，然后將需稱重物品放于器皿上,此時顯示的數字為物品的凈重,拿掉物品及器皿,天平顯示器皿重量的負值,仍按“TARE”鍵使顯示回到“0”。

3.“CAL”校準鍵： 如天平已長時間未使用或剛購入,則應對天平進行校正,首先在空稱臺的情況下使天平充分預熱(1 小時以上),然后按“CAL”鍵, 顯示窗顯示“CXXXX-”進入自動校正狀態,此時只須將隨天平所配置的校準砝碼（XXXX）放于秤臺上,待穩定后天平顯示砝碼重量值,穩定重量符號“g”顯示，校正即告完畢,可進行正常稱量。如按“CAL”鍵顯示“C----F”,則表示零點不穩定,可重新按“TARE”鍵使顯示回到零點,再按“CAL”鍵進行校正。

4. 復合鍵：主要功能為單位轉換、計數、打印。出廠設置默認為單位轉換鍵。

4.1 單位轉換:在天平稱重狀態下，按單位轉換鍵“ ”，可在“g ”（克）、“ct ” “ozt ” “oz ” “GN” “dwt” “lb” 之間轉換單位。

4.2 計數: 樣本數量的選擇；要對物件進行精確的計數，首先要根據物件的重量來選 擇計數的樣本數量，可供選擇的樣本數量有“1-10-20-50-100”五種，對重量較小和重量略有差異的物件，應該盡量選擇較多的樣本數量，以保證計數的精度。 在天平空秤臺的情況下,將選定的樣本數量放于稱臺上,天平顯示樣本的總重量, 然后按一下計數鍵“ ”,天平顯示“1”,同時單位顯示“pcs”，表示天平已進入計數工作狀態,且將所放樣本數量計為 1 個單

位, 這時按“計數”鍵，顯示會在 1-10-20-50-100”之間切換，選擇和選定的樣本數量相符合的數量，接下去再放置同類物件，顯示值即為物件總個數。此時要退回到正常稱重狀態，只需再按一下“計數”鍵即可。（注：因計數鍵和單位轉換鍵、打印鍵為同一個按鍵“ ” 所以在使用計數功能時要先對天平進行設置，設置方法請參閱第 5 頁附中的第 5 點。

4.3 打?。寒斕炱脚c微型打印機連接后，按一下打印鍵“ ”，天平發送一次數據，打印一下。（注：因打印鍵和單位轉換鍵、計數鍵為同一個按鍵“ ” 所以在使用打印功能時要先對天平進行設置，設置方法請參閱第 5 頁附中的第 5 點。）

5. 數據輸出功能

天平配置有標準 RS232 數據輸出接口,可以直接連接打印機，也可以直接與計算機接口，和計算機接口時應按以下格式編制采樣和控制軟件：

5．1 通訊協議: 波特率: 600-9600 可設置，出廠設置為 600；數據位：8 位；停止位:1~位；無校驗位。

5．2 輸出數據：按一次打印鍵或串口接收到一次打印命令就輸出一次數據，數據為 14 位 ASCII碼。 輸出數據格式：輸出 14 位數據（ASCII 碼）。 符號 數據 單位 回車 換行 1 位 8 位 3 位 1 位 1 位 數據不為負時，第一位為空格，不顯示的數據輸出為空格。

5．3 接收命令：需要先接收到對應的通信號，再接收命令。

當通信號為 27（出廠狀態），即十六進制的 1B 時，命令如下（數據為十六進制）：

1B 70:打?。ㄒ筇炱桨l送一次數據）;

1B 71:校準;

1B 72:計數;

1B 73:單位轉換;

1B 74:去皮;

5．4 RS232C 輸出引腳定義（DB9 插座（母））：2 腳:RXD 3 腳:TXD 5 腳:GND 。跟計算 機 RS232C 插座或使用 USB 轉串口線上 RS232C 插座（DB9 插座(公)）連接時應使用公母頭交叉線串口線，接線如下： 2 —— 3 3 —— 2 5 —— 5
