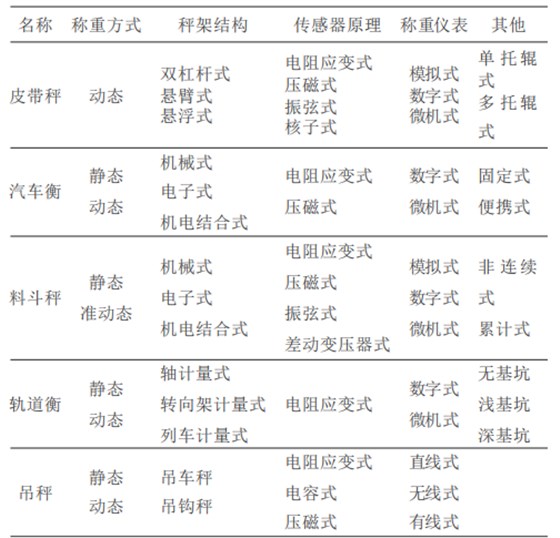

電子衡器(或電子秤)是配有電子稱量裝置的衡器,主要由稱重傳感器、承載器(俗稱秤架)、稱重儀表3部分組成。電子衡器的工作原理是將作用在承載器上的質量或力的大小,通過稱重傳感器轉換為與之成正比的電信號,并且,以模擬或數字量的形式在稱重儀表上顯示出來。表1為電子衡器分類表。

稱重傳感器是電子稱重的核心部件,從原理上分為電阻應變式、壓磁式、振弦式等。電阻應變式稱重傳感器因制作簡單、工藝成熟、準確度高(最高準確度目前可做到非線性、重復性、滯后指標優于0.01%),占據著稱重傳感器90%以上的市場份額。電阻應變式稱重傳感器用于靜態、動態條件下質量或力的測量,在工業生產過程檢測、控制、自動稱量等領域已大量應用。隨著工業控制系統向數字化發展,近幾年來數字式稱重傳感器被開發并已得到應用,數字式稱重傳感器可由微處理器對常規橋路進行補償和調整,進行非線性、滯后、蠕變等性能的修正,從而大大提高稱重傳感器的性能。由于它直接輸出數字量,大大提高了傳輸中的抗干擾能力,并使得與計算機的通信極為方便。由于取消了儀表中的模擬放大、A/D轉換等環節,使儀表大為簡化。
