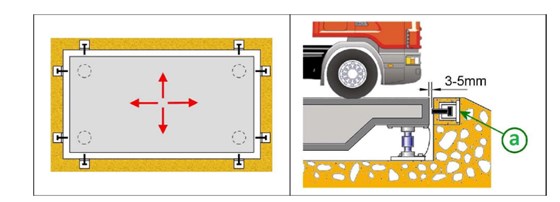

安裝限位并調節適當距離 a。

汽車衡稱重傳感器應放置在堅硬的鋼板上，并保證鋼板的平整。

保證傳感器安裝的垂直與水平度。

不得超過允許的橫向位移及傾斜度

總體有如下建議: - 傳感器通過接線盒連入儀表，盡可能縮短這些設備之間的距離，連接電纜長度。

將接地排與接地桿連接。

將儀表與大地連接。

傳感器: - 將上下板通過截面積至少為 50mm²雙膠銅線進行連接（至少直徑為 8mm），上下板與基礎板須接地。

通過一根截面積不小于 50mm²的線纜（至少直徑為 8mm）必須與接地排連接。保證傳感器線離接地線至少 50cm（尤其是接線孔線纜）并遠離電源線。

傳感器和稱重顯示器的屏蔽線纜應與其對應的接線端連接。

通過截面積不小于 50mm²的雙膠銅線（至少直徑為 8mm）與稱重顯示器連接，建議通過穿線管走線。若無法提供穿線管，的辦法就是使用一根截面積不小于 25mm²的銅線纜（至少直徑為 5.7mm）。

將稱重顯示器內部的屏蔽線纜接地，可能會引起干擾，在必要時可去除，但接線盒內部的屏蔽線纜必須接地!

接地排:

-通過一根截面積至少 100mm2（至少直徑為 11.3mm）的電纜與接地桿連接。選擇一塊合適的接地排，保證接地系統的總阻抗小于 1 歐姆。

儀表:通過一根截面積至少 16mm2（至少直徑為 4.6mm）的電纜接地。

檢驗整個接地系統，在必要時可斷開大地與電氣安裝用中性導體之間的連接!

盡可能縮短連接電纜。在增加電纜長度同時需增加電纜的截面積。截面積為 6x0.25 mm2 的電纜到 50 m；截面積為 6x0.5mm² 的電纜到 100 m。

通過連接反饋線以補償損耗。

應將每一根屏蔽電纜都連入對應的接線端上，屏蔽電纜長度應為鐵氧體磁環周長的三倍。

若位于電板內，應用特定的耦合變壓器對其供給，變壓器的屏蔽電纜盡可能縮短，并遠離供電電纜、變頻器、具有電磁干擾等物體。
